Demo-复杂管路建模

教程内容

本教程旨在从初学者角度对Amesim帮助文档进行精讲，梳理逻辑和疑难点，以帮助更好地理解和入门。

软件版本：Amesim 2021.1

如下图所示，这是一段由直管、突变界面、90度弯头、渐扩管组成的管路，求给定压力和温度下的流动特性。通过这个案例，可以学习如何用Amesim自带的管道建模工具灵活创建复杂的多段管路

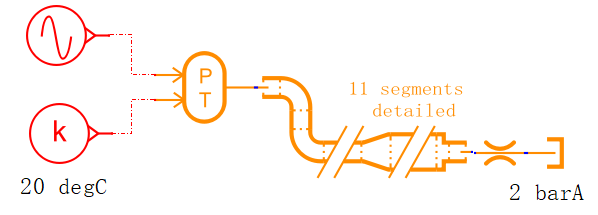

创建如图所示的模型

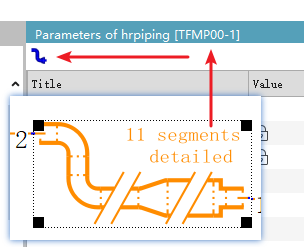

主要模型是中间的TFMP00-1，点开它，在左侧有个蓝色的小图标，打开就是创建管路的工具。

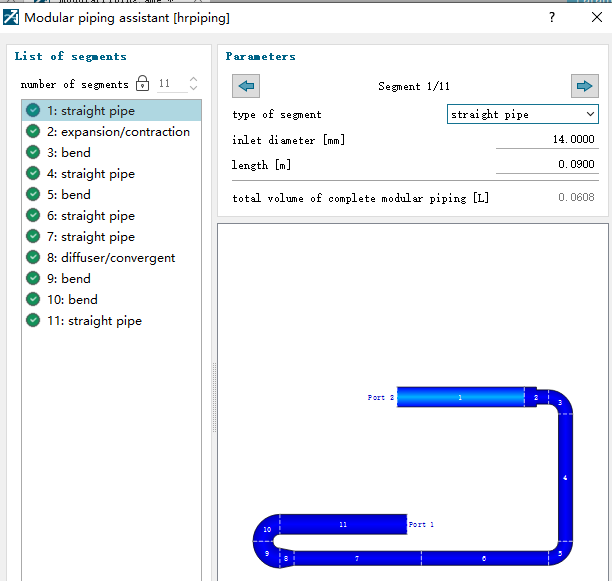

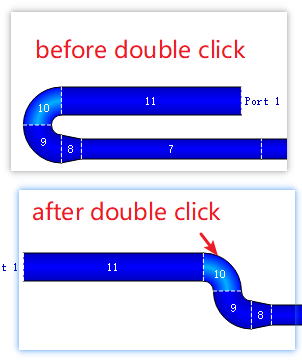

管道助手的界面很简单直观，主要可以创建直管、弯头、渐缩、渐扩、突变界面的弯头，需要注意的细节是双击元件，可以调整方向，如下图所示

如果管路的直径设置错误，软件还会给出提示，比较智能。

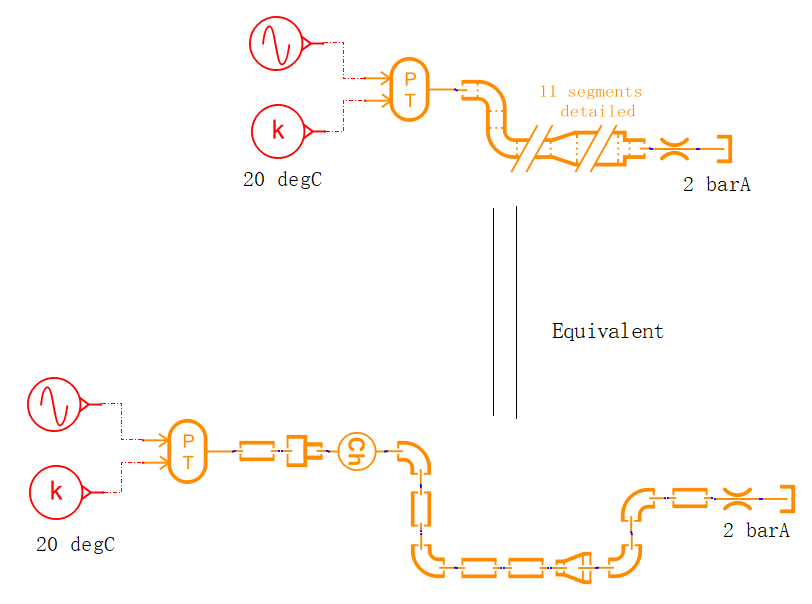

建模工具只是简化了复杂管路的创建过程，它等价于如下图的模型。

为了说明等价的过程，我们举一个例子说明，比如开始的2号管路，突然收缩的截面。

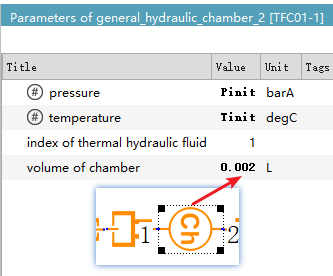

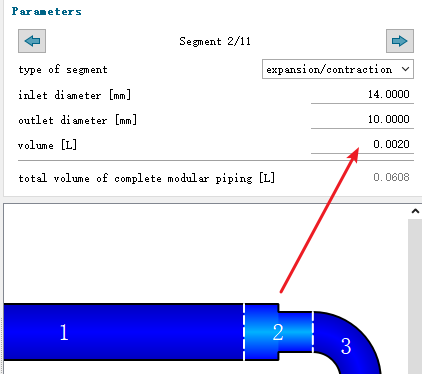

等价于一个突缩界面元件和一个容积元件串联，参数是一模一样。

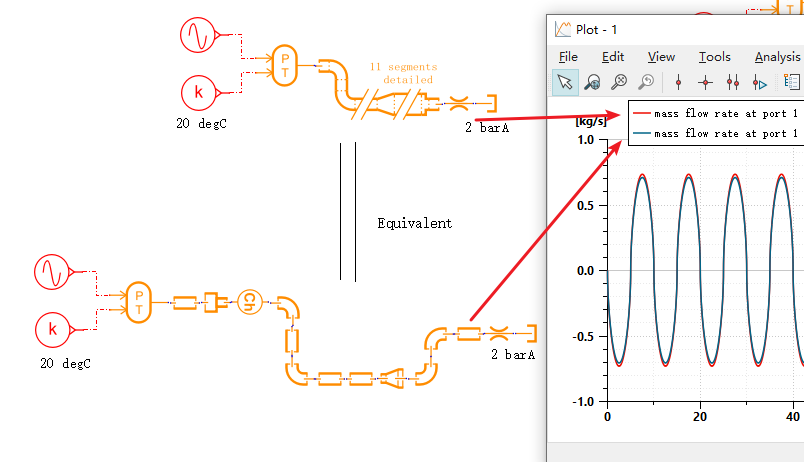

结果显示出口的流量基本一致，说明两个模型完全等效。但是能看出来，下方模型的建模工作量更大，参数设置更复杂，也没有复杂的图形界面方便观察，更重要的是，如果管路参数设置错误，还不好直观排查。因此如果有这种复杂管路，建议使用管道建模工具创建模型。

管路模型还提供了一个参数，可以控制建模工具创建的管路的复杂程度，有详细模式和简化模式。

详细模式：所有管道元件（直管段、方向变化、直径变化）均单独考虑。沿管道的每个1段被建模为一个 R-C 元件，每个奇点（直径或方向变化）和管段均添加状态变量，用于表示其内部压力和温度。计算精度高，适合复杂管道局部分析，但是计算时间长，适合需要获取逐段压力、温度分布。

简化模式：计算全局压力损失系数，将整个管道视为单一模块，不单独考虑每个元件，精度稍低，但是计算时间快很多，适用于快速仿真，如系统初步设计阶段的压力损失估算、大规模管网整体性能评估。
