信号库 元件-TRIG0 - trigger

教程内容​

本教程介绍信号库Trigger元件（TRIG0 - trigger）的用法

image-20250518194916889

这个模型是用于解决一个控制问题，对输入的信号进行转换处理。比如要求把温度控制在5度左右，

那输入的是温度信号，输出的就表示控制信号

  • 输入低于4度就输出0，表示加热

  • 输入高于6度就输出1，表示关闭加热

  • 但假如输入的温度是4.5度的时候，那到底输出0还是1？

    image-20250518201648312

我们建立一个模型仿真看看

模型参数​

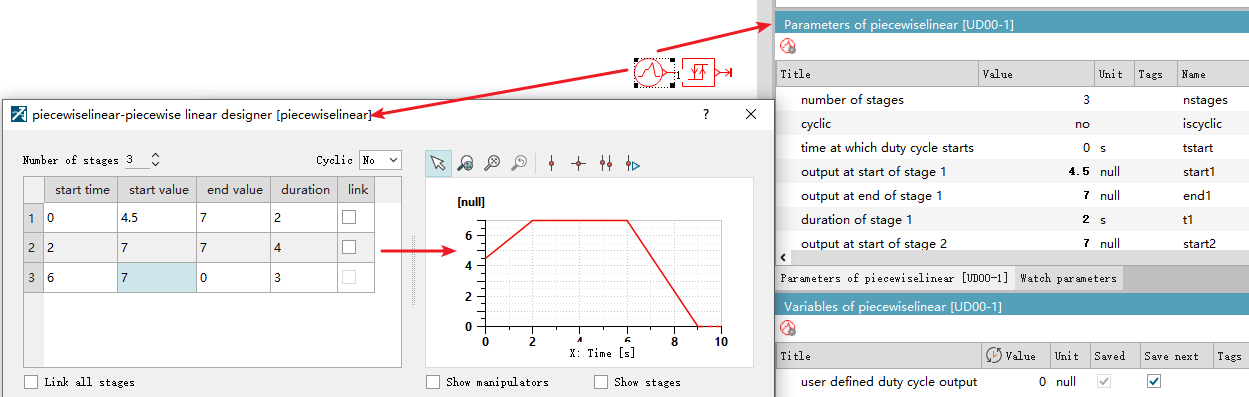

输入信号是一个阶梯函数，表示输入温度：

  • 0s~2s，温度从4.5上升到7
  • 2s-6s，温度保持7
  • 6s-9s，温度降低为0

image-20250518201042584

仿真结果​

从图中可以看出

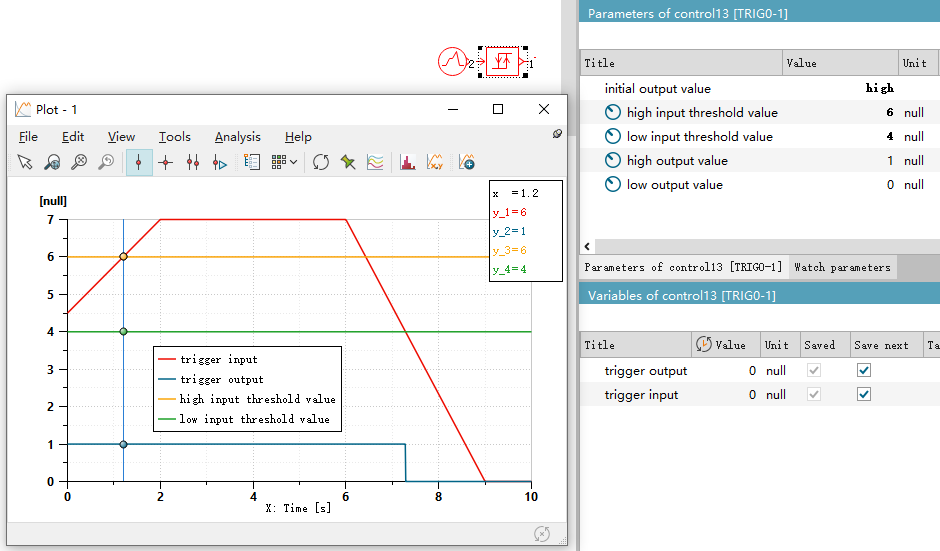

因为initial output value的值设置为high，所以初始输入的红色线为4.5的时候，输出的蓝色线在0和1之间选择输出1，也就是high out put value的值

随着表示温度上升超过6度的高门槛（high input threshold value）后，输出蓝色信号线输出1，也就是high out put value的值

image-20250518202002511

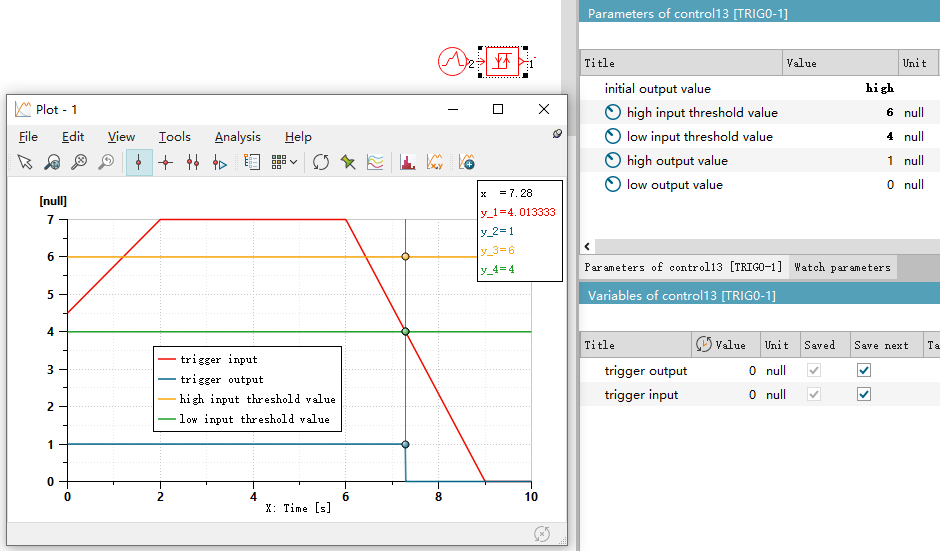

随着温度从6s开始下降，直到下降到4度低门槛（low input threshold value）以下，输出信号才变为0

image-20250518202344644

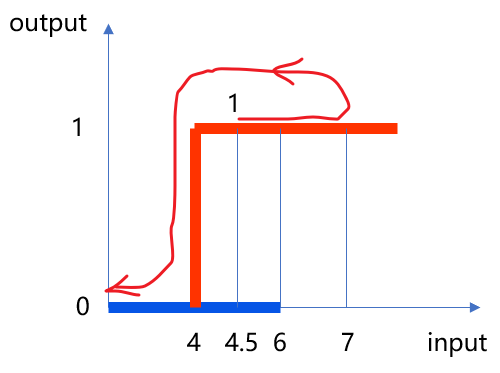

也就是走了如下图这样一个过程

image-20250518202720932

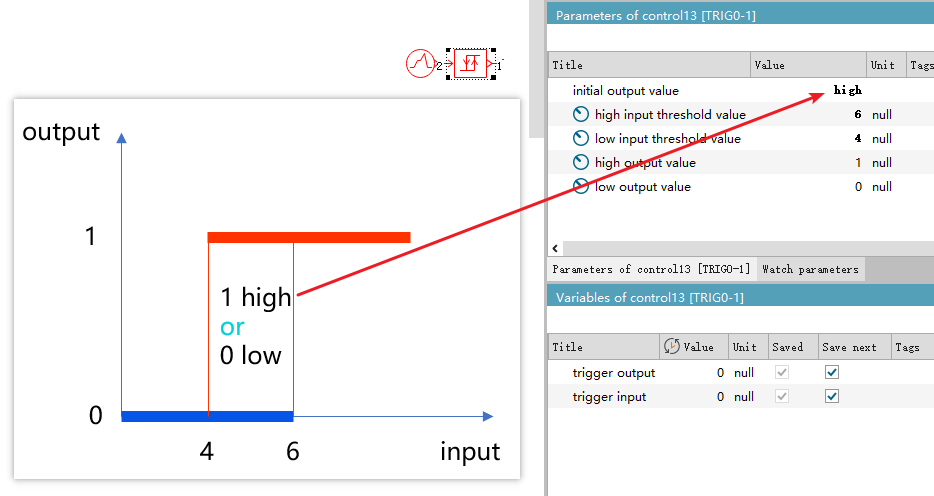

所以，作用就很清楚了，当初始值在中间区域的时候，

  • 如果设置high，就输出high output value
  • 如果设置low，就输出low output value

image-20250518203025446
